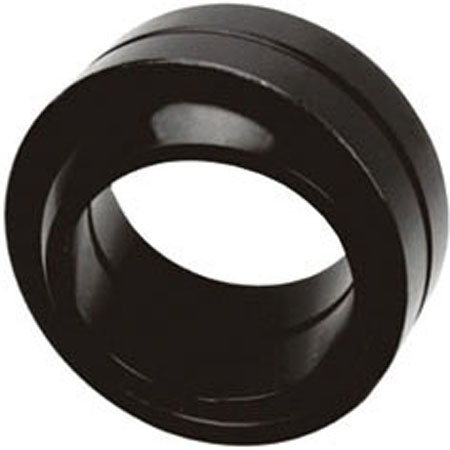

單開縫向心關節軸承(Radial Spherical Plain Bearing with Single Split)是一種用于承受徑向載荷和一定角度擺動的關節軸承。其結構設計要求主要圍繞承載能力、運動順暢性、耐磨性、安裝便捷性等方面展開。
1. 軸承結構組成
單開縫向心關節軸承由內圈、外圈、開縫結構、潤滑系統及表面處理組成，主要特點如下：
●內圈(球面)：承受徑向載荷，并允許角度擺動，通常采用**高強度軸承鋼(如GCr15)**或耐磨不銹鋼制造。
●外圈(開縫設計)：提供支撐作用，材料多選用淬硬鋼或磷化處理鋼，以提高耐磨性和防腐蝕能力。
●開縫結構：通常位于外圈，確保裝配后的過盈配合，同時提供一定的彈性調整能力。
●潤滑系統：部分型號帶有潤滑油槽或潤滑孔，也可采用自潤滑涂層(如PTFE或MoS?)。
●表面處理：為提高耐磨性和耐腐蝕性，常采用磷化、鍍鎳或氧化處理。
2. 結構設計要求
(1) 負載與強度設計
●軸承需承受較大的徑向載荷，通常要求內圈和外圈表面硬度達到HRC 56-62。
●外圈應具備足夠的厚度，避免在高載荷下產生變形或斷裂。
●選用合適的表面粗糙度(Ra 0.2~0.4 μm)，確保低摩擦、減少磨損。
(2) 開縫設計
●開縫應位于外圈的非受力區域，避免削弱承載能力。
●開縫寬度應適中(0.5~2.0mm)，既保證裝配時的彈性，又不影響結構強度。
●采用圓弧或斜面過渡設計，避免應力集中導致疲勞失效。
(3) 角度擺動能力
●軸承需提供一定的擺動角度(通常±5°~15°)，以適應機械結構的運動需求。
●確保內外圈球面匹配精度，球面圓度公差一般控制在0.005mm以內。
(4) 潤滑與耐磨設計
●自潤滑型軸承：采用PTFE或MoS?涂層，減少摩擦，提高壽命。
●常規潤滑型軸承：設計潤滑孔或油槽，確保潤滑油脂均勻分布。
●選用耐磨合金或陶瓷涂層(如Cr-Mo合金、Ni-P鍍層)以提升耐久性。
(5) 安裝與配合精度
●軸承外圈通常采用過盈配合，以確保運行穩定。
●軸承安裝面需保持良好的同軸度，推薦配合公差H7/g6或H7/f7。
●開縫結構允許外圈在裝配時輕微收縮，避免安裝應力過大導致損壞。
3. 典型應用領域
●工程機械(如挖掘機、裝載機)
●液壓設備(如液壓缸鉸接部分)
●農業機械(如拖拉機關節連接部位)
●自動化設備(如工業機器人旋轉關節)
4. 設計優化建議
●優化球面加工精度，確保更低摩擦系數，延長使用壽命。
●合理調整開縫結構，減少應力集中，避免斷裂。
●采用高耐磨涂層，提升抗腐蝕能力，使其適應惡劣工況環境。
結論
單開縫向心關節軸承在高負載、低速擺動工況下具有良好的性能。設計時需綜合考慮負載能力、開縫結構、潤滑方式及裝配公差，確保軸承穩定耐用，減少維護成本。本文內容是上隆自動化零件商城對“單開縫向心關節軸承”產品知識基礎介紹的整理介紹，希望幫助各行業用戶加深對產品的了解，更好地選擇符合企業需求的優質產品，解決產品選型中遇到的困擾，如有其他的疑問也可免費咨詢上隆自動化零件商城。
