在輥筒輸送系統中，深溝球軸承起到支撐輥筒、減少摩擦、提升旋轉精度的關鍵作用。合理的軸承配置不僅能提高輸送效率，還能延長設備壽命。以下從工作原理、安裝方式、受力分析及優化措施四個方面，詳細介紹深溝球軸承如何支撐輥筒旋轉。
1. 深溝球軸承在輥筒中的工作原理

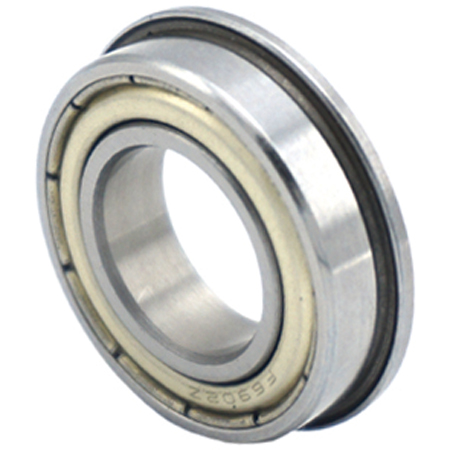

深溝球軸承是一種常見的徑向軸承，由內圈、外圈、滾珠和保持架組成，內部滾珠與滾道之間形成低摩擦接觸，保證輥筒的平穩旋轉。
(1) 低摩擦支撐旋轉
●軸承內圈固定在輥筒軸上，外圈與輥筒殼體或機架連接，使輥筒能夠圍繞固定軸自由旋轉。
●軸承的深溝結構可提供較大徑向承載能力，同時允許一定的軸向負載，適應輥筒的運行要求。
(2) 適應不同轉速
●標準深溝球軸承可適用于中低速輸送輥筒。
●高精度深溝球軸承(如P5級)可用于高速滾筒輸送，降低振動，提高穩定性。
2. 深溝球軸承在輥筒中的安裝方式
輥筒常見的安裝方式有端蓋式、支撐架固定式、軸承座固定式等，不同安裝方式影響輥筒的旋轉穩定性。
(1) 軸承座安裝
●適用于重載輸送輥筒，軸承通過外圈固定在軸承座內，軸承座再連接到輸送機架。
●內圈隨軸旋轉，確保輥筒平穩運行。
●適用于長距離輸送，如礦山輸送帶滾筒。
(2) 端蓋式安裝
●軸承直接安裝在輥筒端蓋內，內圈固定在軸上，外圈隨端蓋轉動。
●適用于中輕載輸送設備，如快遞分揀流水線。
(3) 支撐架固定
●軸承外圈固定在支撐架上，輥筒直接套裝在軸上，軸承內圈隨輥筒旋轉。
●適用于中高速輸送系統，如物流滾筒輸送機。
3. 軸承在輥筒旋轉時的受力分析
(1) 主要受力類型
●徑向載荷：來自輸送物料的壓力，通過輥筒傳遞至深溝球軸承。
●軸向載荷：由輸送系統的傾斜角度、皮帶張力等引起，通常較小。
●沖擊載荷：來自物料下落沖擊，可能導致軸承疲勞失效。
(2) 選型與優化
●對于輕載輸送輥筒，可選用6000系列深溝球軸承，減少摩擦阻力，提高能效。
●對于重載滾筒輸送，建議使用6300系列深溝球軸承，增強承載能力。
●防塵、防水設計：選用密封型深溝球軸承(如2RS型)，防止粉塵和濕氣侵入，提高壽命。
4. 影響旋轉穩定性的優化措施
(1) 保持良好潤滑
●采用鋰基潤滑脂或高速潤滑脂，減少摩擦，提高旋轉平穩度。
●定期更換潤滑脂，避免潤滑失效。
(2) 確保安裝精度
●軸承座或端蓋安裝時，應保證軸承同軸度誤差<0.05mm，避免旋轉偏心。
●采用高精度加工的滾筒端蓋，確保軸承受力均勻。
(3) 預防振動與噪音
●使用高精度深溝球軸承(P6或P5級)，降低噪音和運行不穩問題。
●優化平衡性，確保滾筒和軸承安裝后的整體動平衡良好。
結論
深溝球軸承支撐輥筒旋轉的關鍵在于低摩擦、穩定旋轉、精確安裝。通過合理的軸承選型、優化安裝方式以及良好的潤滑維護，可以確保輥筒高效運行，減少能耗，提高輸送系統的使用壽命。在高速、重載或特殊環境下，可采用密封型、加寬型或耐高溫深溝球軸承，以滿足不同工業需求。本文內容是上隆自動化零件商城對“深溝球軸承與滾輪”產品知識基礎介紹的整理介紹，希望幫助各行業用戶加深對產品的了解，更好地選擇符合企業需求的優質產品，解決產品選型中遇到的困擾，如有其他的疑問也可免費咨詢上隆自動化零件商城。
