自潤滑向心關節軸承的規格型號
自潤滑向心關節軸承是通過在接觸面上添加固體潤滑材料(如PTFE、石墨、MoS?等)來實現免維護或減少潤滑需求的特殊類型軸承。這類軸承通常用于負載大、運動頻繁但難以定期維護的場合，例如航空、工程機械和汽車工業。以下是其主要規格和型號分類。
一、按國際標準型號分類
(1)ISO標準型號
●GE...UK：標準型自潤滑軸承，內圈外表面帶有PTFE復合材料，可承受中等載荷。例如：GE 20UK、GE 60UK。
●GE...UK-2RS：帶雙密封圈設計的自潤滑軸承，具有良好的防塵和防水性能，適合惡劣環境。例如：GE 30UK-2RS、GE 80UK-2RS。
●GE...FW：寬型自潤滑軸承，適合較大徑向載荷需求。例如：GE 50FW、GE 100FW。
(2)系列號分類
●GE...UK系列：輕型和中型設計，內徑范圍從6mm到150mm。
●GE...UK-2RS系列：帶密封設計，適合多塵或潮濕環境，常見內徑從15mm到200mm。
●GE...FW系列：加寬設計，承載能力更強，內徑可達300mm以上。
二、按中國標準型號分類
(1)國內通用型號
●GE...D：帶自潤滑層的向心關節軸承，通常與國際UK系列對應。例如：GE 15D、GE 40D。
●GE...DS：改進型，帶密封結構，防塵和耐腐蝕性能更優。例如：GE 30DS、GE 70DS。
(2)輕載、中載和重載分類
●輕載系列：如GE 10D、GE 20D，適合小型設備和輕負荷應用。
●中載系列：如GE 30D、GE 60D，廣泛應用于一般工業機械。
●重載系列：如GE 120DS、GE 200DS，通常用于工程機械和重型設備。
三、按材料和涂層分類
(1)鋼-PTFE復合材料
●型號：如GE...UK、GE...D
●特點：內圈采用高強度鋼，外表涂覆PTFE復合材料，具有自潤滑性能，適合長期無潤滑工況。
(2)鋼-石墨潤滑層
●型號：如GE...FW
●特點：采用石墨固體潤滑層，耐高溫性能優異，適合高溫工況設備。
(3)鋼-銅基潤滑層
●型號：如部分GE...UK系列
●特點：銅基復合層提供更高的耐磨性和導熱性，適合高載荷工況。
四、按尺寸規格分類
自潤滑向心關節軸承的尺寸規格主要包括以下范圍：
●內徑范圍：從6mm到300mm，小規格適用于精密設備，大規格適用于工程機械。
●外徑范圍：從12mm到400mm，與內徑配合，決定承載能力。
●寬度范圍：從5mm到150mm，根據系列型號和應用需求不同而變化。

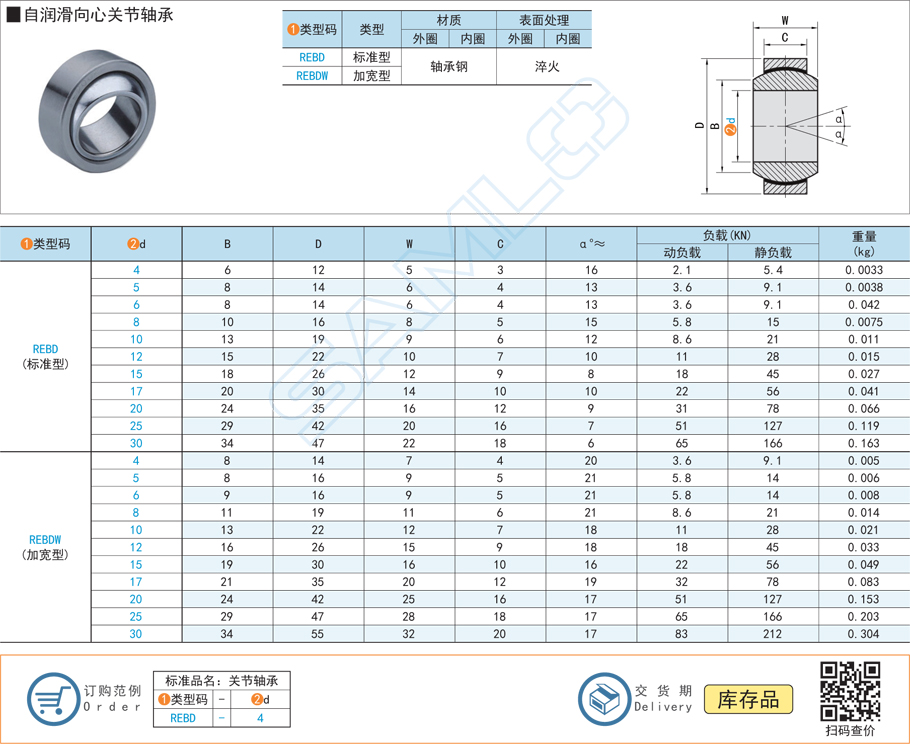

圖2
五、按特殊功能分類
(1)高溫自潤滑軸承
●型號：GE...HT(高溫型)
●特點：耐高溫設計，潤滑材料為耐熱固體涂層，適合熱處理設備和高溫機械。
(2)防腐蝕自潤滑軸承
●型號：GE...CR(防腐型)
●特點：采用耐腐蝕涂層或不銹鋼材質，適用于海洋設備或化工行業。
(3)重載型自潤滑軸承
●型號：GE...HD
●特點：結構強化，承載能力更高，適合采礦機械和建筑機械。
總結
自潤滑向心關節軸承的規格型號種類繁多，包括標準型(GE...UK)、密封型(GE...UK-2RS)、寬型(GE...FW)以及其他改進型(如GE...D、GE...DS)。選擇合適型號時，應根據具體工況，如載荷大小、環境條件、潤滑要求等，參考軸承的尺寸和材質特性，確保設備性能與使用壽命的優化。本文內容是上隆自動化零件商城對“標準型單開縫向心關節軸承”產品知識基礎介紹的整理介紹，希望幫助各行業用戶加深對產品的了解，更好地選擇符合企業需求的優質產品，解決產品選型中遇到的困擾，如有其他的疑問也可免費咨詢上隆自動化零件商城。
