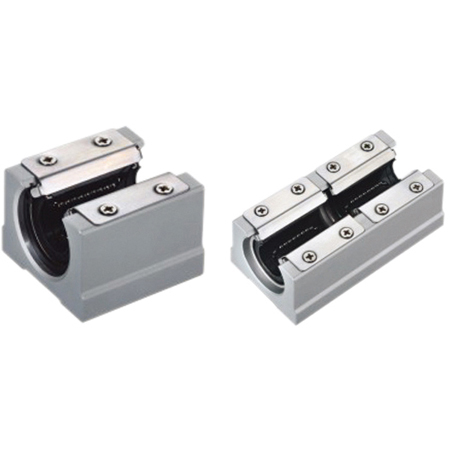

帶座直線軸承在實際應用中不僅承受徑向與軸向負載，還必須應對一定的力矩負載。力矩負載是由于偏心安裝、側向驅動力或操作誤差導致的轉動力矩，對軸承的精度與壽命影響顯著。合理結構設計與力矩分布管理，是確保帶座直線軸承長期可靠運行的關鍵。
一、力矩負載的來源與表現形式
力矩負載是指施加在軸承上的扭轉或傾覆力矩，常見于負載重心偏離導向軸、安裝支撐不均或驅動機構產生偏向推力的場景。帶座直線軸承由于結構緊湊且?guī)в泄潭ㄍ鈿?，在發生力矩載荷時，會通過座體與內滑動部件之間的接觸應力傳遞此負載。其表現為導向軸與滑塊間存在微小傾斜、導向不穩定、運行噪聲增加，甚至出現摩擦異常或卡滯現象。
二、結構匹配與抗力矩能力的提升
不同結構的帶座直線軸承，其抗力矩能力差異明顯。雙軸支撐結構、寬型滑座設計以及長滑動導軌等形式，能有效增大接觸面和支撐跨度，從而顯著提升抗力矩性能。同時，在高力矩應用中推薦采用滾珠型帶座軸承，其內部滾動體能平均分擔偏載，降低局部應力集中。若使用滑動型軸承，應考慮增強襯套強度及優化配合間隙，提升抗剪應能力。
三、安裝布局與使用策略的優化
為了減小或避免力矩負載造成軸承損傷，應在設計階段對載荷路徑與安裝對稱性加以優化。例如，采用雙軸承對稱安裝，或?qū)⒅匦恼{(diào)整至軸線正上方，均能有效減輕力矩效應。在使用過程中，保持滑動部件與軌道清潔、潤滑良好，并定期檢查安裝穩固性，能夠降低異常力矩產生的風險。對于多軸聯動系統，使用線性導軌加持型方案，也可部分吸收偏載帶來的力矩影響。
總結分析
帶座直線軸承的力矩負載是其應用中的隱性影響因素之一，若不加以管理，極易引發運動精度下降和壽命縮短。通過結構選型、優化安裝方式以及合理的使用維護，可有效控制力矩效應，確保軸承系統穩定、耐久運行。
個人觀點
我認為在輕載應用中，設計者常忽略力矩負載的重要性，尤其在單端驅動或偏心布置場景中，力矩對軸承系統的沖擊遠超預期。設計時應更重視抗力矩能力的冗余設計，結合工程模擬和負載驗證手段，才能構建真正高可靠、高壽命的直線運動系統。本文內容是上隆自動化零件商城對“帶座直線軸承”產品知識基礎介紹的整理介紹，希望幫助各行業用戶加深對產品的了解，更好地選擇符合企業需求的優質產品，解決產品選型中遇到的困擾，如有其他的疑問也可免費咨詢上隆自動化零件商城。
